一、SZB型水環式真空泵概述：
SZB型水環式真空泵是懸臂式水環真空泵，可供抽吸空氣或其它無腐蝕性、不溶于水、不含固體顆粒的氣體。最低吸入壓力為-0.086Mpa。被廣泛用于機械、石油、化工、制藥、食品等工業及其它領域。特別適合于做大型水泵引水用。
SZB型水環式真空泵目前制造的本型號泵有：SZB-4、 SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。 |

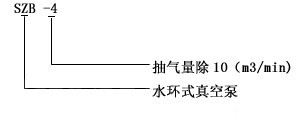

二、SZB型水環式真空泵型號說明：
 |
| 三、SZB型水環式真空泵技術參數表： |
| 型 號 |
排氣量Q |
毫米汞柱
（mmHg） |
最大真空度 |
轉數
（r/min） |
電機功率
（kw) |
口徑 |
泵重 |
| m3/h |
L/S |
吸入 |
吐出 |
| SZB-4 |
19.8 |
5.5 |
440 |
80% |
1450 |
1.5 |
ZG1" |
ZG1" |
42 |
| 14.4 |
4 |
520 |
| 7.2 |
2 |
600 |
| 0 |
0 |
650 |
| SZB-8 |
38.2 |
10.6 |
440 |
80% |
1450 |
2.2 |
ZG1" |
ZG1" |
45 |
| 28.8 |
8 |
520 |
| 14.4 |
4 |
600 |
| 0 |
0 |
650 |
|
注:
1、真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大小 ，葉輪與側蓋的間隙大小而變化，葉輪與側蓋的間隙大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小
2、表內數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體相對溫度70%；④大氣壓力0.1013MPa
3、表內性能偏差不超過5% |
四、SZB型水環式真空泵的結構說明：
 |

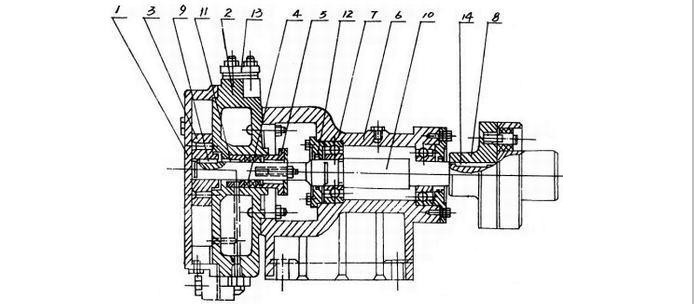

圖一：SZB型水環式真空泵的結構圖
| 1 |
泵蓋 |
3 |
葉輪 |
5 |
填料壓蓋 |
7 |
滾珠軸承 |
9 |
葉輪平健 |
11 |
填料環 |
13 |
法蘭盤 |
| 2 |
泵體 |
4 |
填料 |
6 |
托架 |
8 |
聯軸器 |
10 |
泵軸 |
12 |
軸承壓蓋 |
14 |
聯軸器平健 |
|
SZB型水環式真空泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖二），下有放水螺塞（15）（見圖二），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）（見圖二）為補充水環消耗用水。 由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（（6）內的兩個滾珠軸承（17）上，右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。從傳動方向看，SZB型水環式真空泵泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。 |

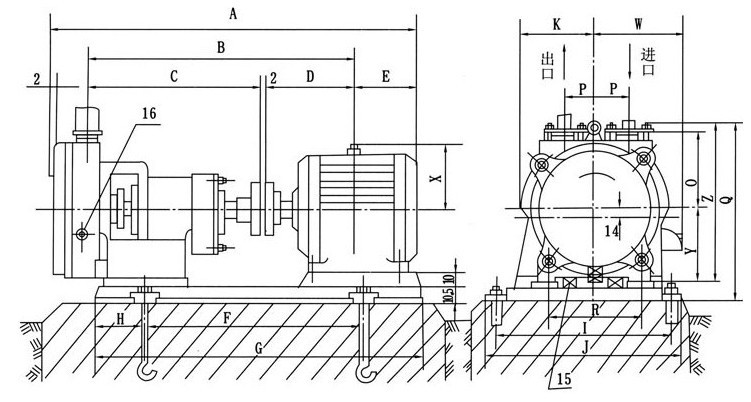

五、SZB型水環式真空泵安裝尺寸： |
 |
|
| 型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
Y |
Z |
W |
R |
Q |
P |
O |
X |
配用電機 |
| SZB-4 |
755 |
504.5 |
313 |
175.5 |
122 |
390 |
640 |
125 |
310 |
360 |
120 |
135 |
274 |
155 |
187 |
359 |
55 |
121 |
145 |
Y90L-4-1.5KW |
| SZB-8 |
780 |
523 |
313 |
208 |
139 |
393 |
660 |
133 |
345 |
385 |
120 |
135 |
274 |
155 |
187 |
369 |
55 |
121 |
145 |
Y100L1-4-2.2KW |
|
| 六、SZB型水環式真空泵安裝說明： |
 |
|
設備須根據圖二進行安裝
1.SZB型水環式真空泵用來作水泵引水用時，其安裝位置與水泵之間距離要寬敞一些，以便水泵和真空泵檢修時方便。
2.SZB型水環式真空泵的吸氣管道不可有漏氣現象。其地基尺寸以安裝圖或以實物測量進行施式。
3.SZB型水環式真空泵軸與電機軸須保持水平，不允許有不同心的現象（詳見圖二）。基礎必須結實可靠。灌入水泥后，干至48小時，重新檢查安裝是否有變化，然后將底腳螺栓擰緊，不可有松動現象。

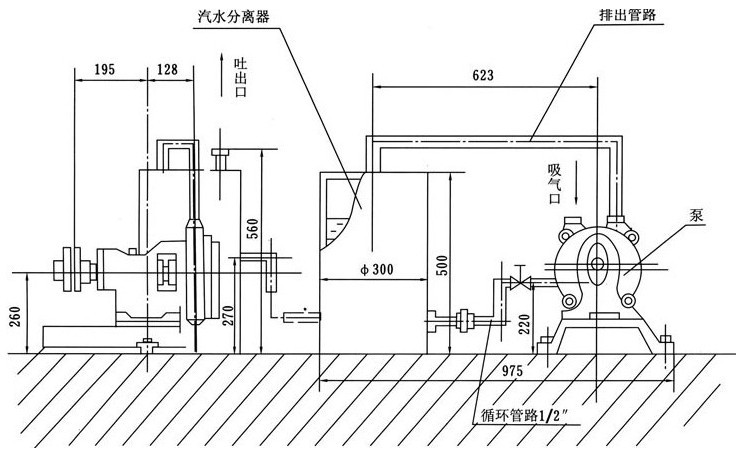

4.如須安裝汽水分離器時可參看圖三。 |
七、SZB型水環式真空泵的維護：
1、SZB型水環式真空泵啟動前，須檢査電機旋轉方向是否與泵的旋轉方向相符。啟動SZB型水環式真空泵后，檢査填料壓緊程度是否適當(填料不宜過緊，正常壓緊填料能使泵中的水成滴的向外漏出)軸承運轉、潤滑是否正常。
2、SZB型水環式真空泵啟動后，從泵上的冷卻管(安在泵體側面的螺絲孔）（16)灌入冷卻水，有汽水分離器者可從汽水分離器注入。供水量大小對泵的真空度、抽氣量以及功率消耗均有影響，因此供水管的尺寸應嚴格控制在規定范圍內，使壓力在.MPa左右為宜，因此在供水管路上應裝有閥門來調節供水量度大小。
3、SZB型水環式真空泵正常運轉時，須檢査是否有振動，細聽泵內是否有雜聲、并測定填料函和軸承溫度(正常軸承溫度不得比環境溫度高出35℃但工作溫度不得超過70℃)如果溫度超高應立即停車檢查原因。
4、SZB型水環式真空泵作為水泵引水用時，其運轉期間將水泵內的空氣全部吸出，直到將水泵內吸出水來以后，即開動水泵， 待水泵正常工作后將真空泵停車，并將吸氣管路的閥門關閉。
5、SZB型水環式真空泵停車須按下列順序：
1）關閉進氣管路上閘閥。
2）關閉供水管路上的閘閥，停水后不宜立即停泵，應使泵繼續運轉1-2分鐘，排出部分工作液。
3）關閉電動機。
4）如果停車時間超過一天，須將泵體底部的螺塞打開將泵體內水放凈。
6、SZB型水環式真空泵在下列條件下使用時，應加裝附屬設備。
1）被抽除空氣或氣體中含有灰塵，必須在進氣管上安裝過濾器。
2）被抽氣體中含有大量蒸汽時，必須在進氣管前加裝冷凝器。
3）抽除帶有腐蝕性氣體時，在進入SZB型水環式真空泵前，必須進行中和。
4）被抽除的氣體或空氣的溫度超過35℃，在進入泵前必須經過冷卻裝置，以保證它的溫度不超過35℃。
5）被抽除的氣體或空氣中含有大量液體時，必須在SZB型水環式真空泵的進氣管前裝置分離器。
6）SZB型水環式真空泵的起動電流往往超過電機額定電流幾倍，必須配用起動開關。
|
SZB型水環式真空泵選型須知：
一、請?zhí)峁┮韵略敿?xì)數據：①SZB型水環式真空泵的產品名稱與型號②SZB型水環式真空泵的真空度要求單位PA或MPA③SZB型水環式真空泵抽速要求單位L/S或M3/MIN④SZB型水環式真空泵的使用與否和工作條件⑤SZB型水環式真空泵的電機功率（KW）⑥SZB型水環式真空泵的轉速（r/min）⑦SZB型水環式真空泵的電壓〔V〕⑧SZB型水環式真空泵的進出口口徑⑨SZB型水環式真空泵的材質要求⑩SZB型水環式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的SZB型水環式真空泵的產品型號，請按SZB型水環式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
